Ei! Como fornecedor de transformadores marítimos, vi em primeira mão como esses dispositivos sofisticados desempenham um papel crucial nos sistemas de energia. Um aspecto que muitas vezes passa despercebido, mas é muito importante, é a mudança de fase dos transformadores marítimos. Então, vamos nos aprofundar em como isso afeta o sistema de energia.
Compreendendo a Fase - Mudança em Transformadores Marítimos
Primeiro, o que é mudança de fase? No contexto dos transformadores, refere-se ao deslocamento angular entre os vetores de tensão primário e secundário. Este deslocamento é um resultado inerente ao grupo de conexão dos enrolamentos do transformador (ex. Dy11, Yd1, ZZ0). Num sistema elétrico marítimo, transformadores com mudanças de fase específicas são usados para permitir a operação paralela de múltiplos geradores ou para criar níveis de tensão apropriados para diferentes barramentos de distribuição e grandes cargas, como unidades de propulsão.
Os transformadores marítimos podem ter ângulos de mudança de fase padronizados, como 0, 30 ou 60 graus. Essas mudanças não são projetadas arbitrariamente, mas selecionadas com base na arquitetura geral do sistema. Por exemplo, em um sistema com vários grupos geradores, transformadores com mudanças de fase complementares podem ser usados para permitir o compartilhamento de carga entre geradores e, ao mesmo tempo, mitigar o impacto das correntes harmônicas.
Impacto na estabilidade do sistema de energia
Uma das principais maneiras pelas quais a mudança de fase afeta o sistema de energia é em termos de estabilidade. Na rede elétrica isolada de um navio, a estabilidade é fundamental. Quaisquer mudanças repentinas na tensão ou frequência podem causar mau funcionamento do equipamento.
Quando transformadores marítimos com projetos de mudança de fase apropriados são integrados ao sistema, eles facilitam a sincronização adequada e o compartilhamento de carga entre fontes de energia. Por exemplo, se você tiver vários geradores alimentando barramentos separados que precisam ser interconectados ou alimentando grandes sistemas de acionamento multipulso, os transformadores com a mudança de fase correta são essenciais para criar a separação elétrica e o alinhamento de fase necessários. Isto contribui para uma operação estável e paralela e reduz o risco de correntes circulantes que poderiam causar mau funcionamento do dispositivo de proteção ou estresse no equipamento.
Por outro lado, uma mudança de fase incorreta ou incompatível entre componentes interconectados pode levar a sérios problemas. Pode causar grandes correntes circulantes, desalinhamento entre fontes e cargas e resultar em carregamento desequilibrado ou estresse excessivo no equipamento. Esse estresse pode levar ao desgaste prematuro, aumento da manutenção e falha potencial.
Redução Harmônica
Harmônicos são frequências elétricas indesejadas que podem causar problemas em um sistema de energia, como superaquecimento e interferência em equipamentos sensíveis.
Os transformadores marítimos com mudanças de fase específicas são uma ferramenta fundamental na redução de harmônicas, especialmente em sistemas com acionamentos de frequência variável (VFDs) para propulsão ou bombas grandes. Ao usar vários transformadores com diferentes mudanças de fase (por exemplo, criando configurações de 12 pulsos, 18 pulsos ou 24 pulsos), as correntes harmônicas características geradas pelos inversores (como o 5º, 7º, 11º, 13º) podem ser canceladas no ponto de acoplamento comum. Por exemplo, uma mudança de fase de 30 graus entre dois enrolamentos secundários do transformador que alimentam retificadores de seis pulsos é a base para a criação de um sistema de 12 pulsos, que cancela o 5º e o 7º harmônicos.
Se a configuração de mudança de fase não for adequadamente planejada para tais projetos de mitigação de harmônicos, os harmônicos podem se somar no sistema de potência. Isso pode causar problemas como superaquecimento, distorção de tensão e mau funcionamento.
Tipos de transformadores marítimos e mudança de fase
Existem vários tipos de transformadores marítimos, cada um com configurações de mudança de fase aplicáveis. Por exemplo, umTransformador de distribuição marítima trifásicoé usado em toda a rede da embarcação. Seu grupo vetorial (por exemplo, Dyn11) é escolhido para fornecer um neutro para o sistema de baixa tensão e para alcançar a relação de fase necessária com o quadro de distribuição principal.

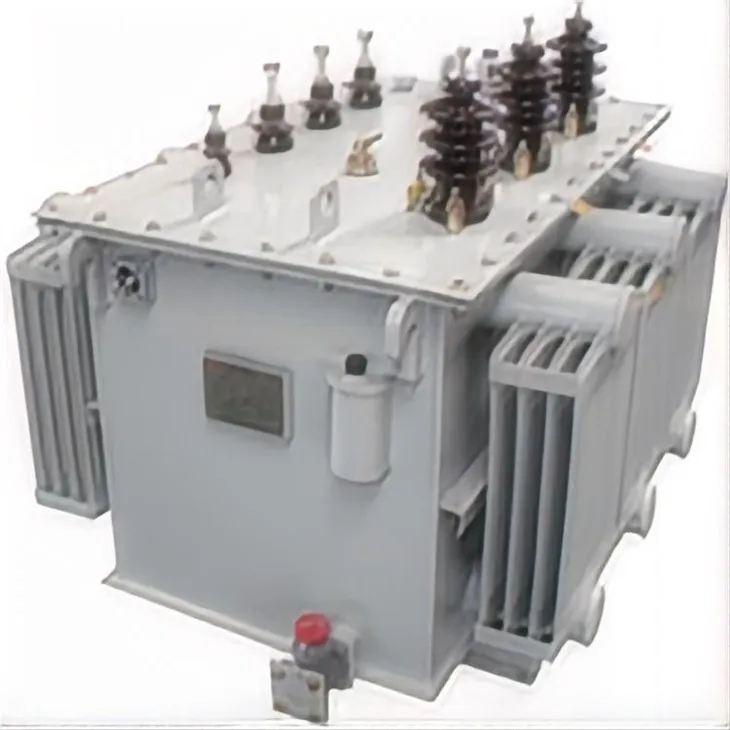

Outro tipo é oTransformador de liga amorfa, valorizado pela alta eficiência. O material do seu núcleo reduz as perdas sem carga, mas a sua mudança de fase é determinada pelo seu grupo de conexão do enrolamento, escolhido para se adequar à sua função específica no sistema (por exemplo, fornecer energia auxiliar ou alimentar uma carga dedicada).
OTransformador de aterramento(geralmente do tipo Zig-Zag) é crucial para criar um ponto neutro artificial em um sistema não aterrado ou aterrado por impedância. Sua configuração exclusiva de enrolamento fornece uma mudança de fase zero para correntes de sequência zero (falta à terra), permitindo que elas fluam para detecção, ao mesmo tempo que apresenta alta impedância para cargas trifásicas balanceadas.
Por que é importante para o seu navio
Se você é armador ou operador, precisa prestar atenção à mudança de fase (grupo vetorial) de seus transformadores marítimos. Mudanças de fase corretamente especificadas são essenciais para garantir que diferentes fontes de energia e segmentos de distribuição possam trabalhar juntos de forma harmoniosa, para implementar estratégias eficazes de mitigação de harmônicas e para a segurança e estabilidade geral do sistema.
Ignorar a compatibilidade da mudança de fase pode levar a falhas operacionais, incapacidade de colocar geradores em paralelo, distorção harmônica excessiva e danos ao equipamento. Portanto, é fundamental escolher transformadores marítimos com o grupo de vetores apropriado para o projeto do sistema de energia específico do seu navio.
Procure a solução certa
Se você estiver especificando transformadores marítimos e precisar garantir a mudança de fase correta para a integração do seu sistema de energia, você está no lugar certo. Como fornecedor, possuo vasta experiência e uma variedade de transformadores de alta qualidade para atender às suas necessidades.
Se você está procurando umTransformador de distribuição, umTransformador de liga amorfa, ou umTransformador de aterramento, posso ajudá-lo a encontrar o melhor ajuste com base no diagrama unifilar e nos requisitos do seu sistema. Não hesite em entrar em contato para uma discussão técnica. Podemos trabalhar juntos para descobrir a solução de transformador ideal para sua embarcação.
