Como fornecedor de subestações do tipo caixa, muitas vezes me perguntam sobre vários aspectos técnicos dessas peças importantes de equipamentos. Uma pergunta que surge com bastante frequência é como medir a resistência de aterramento de uma subestação do tipo caixa. Nesta postagem do blog, compartilharei algumas idéias sobre esse tópico com base na minha experiência no setor.
Primeiro, por que medir a resistência de aterramento de uma subestação do tipo caixa é tão importante? Bem, um sistema de aterramento adequado é crucial para a segurança e a operação confiável da subestação. Ajuda a proteger o pessoal do choque elétrico, reduz o risco de danos causados pelo equipamento devido a ataques de raios ou circuitos curtos e garante a estabilidade do sistema elétrico. Se a resistência ao aterramento for muito alta, pode levar a uma variedade de problemas, como a dissipação de corrente de falha ineficaz e a interferência na operação normal de equipamentos elétricos.
Existem vários métodos para medir a resistência de aterramento de uma subestação do tipo caixa. Vamos começar com o mais comum, o método de três pontos.
O método de três pontos
Este método é amplamente utilizado porque é relativamente simples e preciso. Aqui está como funciona:
- Prepare o equipamento: Você precisará de um testador de resistência de aterramento, que é um dispositivo especializado projetado para esse fim. Verifique se o testador está em boas condições de trabalho e calibrado corretamente.
- Configure os pontos de teste: O método de três pontos requer três eletrodos: o eletrodo de aterramento da subestação do tipo de caixa (que é o que estamos testando), um eletrodo de corrente e um eletrodo em potencial. O eletrodo de corrente é geralmente colocado a uma distância de cerca de 20 metros do eletrodo de aterramento, e o eletrodo potencial é colocado a meio caminho entre o eletrodo de aterramento e o eletrodo de corrente. Essa configuração ajuda a garantir que as medições sejam precisas.
- Conduza o teste: Conecte o testador de resistência ao aterramento ao eletrodo de aterramento, ao eletrodo de corrente e ao eletrodo potencial de acordo com as instruções do testador. Em seguida, inicie o testador e deixe executar a medição. O testador enviará uma pequena corrente através dos eletrodos e medirá a queda de tensão entre o eletrodo de aterramento e o eletrodo potencial. Com base na lei de Ohm (r = v/i, onde r é resistência, v é tensão e eu é atual), o testador calculará a resistência ao aterramento.
O outono - de - método potencial
Esta é uma variação do método de três pontos. A principal diferença é que, no outono - do método potencial, a distância entre os eletrodos pode ser ajustada para obter resultados mais precisos. Em vez de usar distâncias fixas, você pode mover o eletrodo potencial ao longo de uma linha entre o eletrodo de aterramento e o eletrodo de corrente e fazer várias medidas. Em seguida, você pode plotar as leituras de tensão em relação à distância e encontrar o ponto em que a queda de tensão é mais linear. Este ponto fornece a medição mais precisa da resistência ao aterramento.
O grampo - o método
O Método On On é uma maneira relativamente nova e conveniente de medir a resistência ao aterramento. Não requer desconectar o sistema de aterramento ou usar eletrodos adicionais. Em vez disso, você usa um grampo - no testador de resistência de aterramento, que pode ser preso ao redor do condutor de aterramento. O testador trabalha induzindo uma pequena corrente no condutor de aterramento e medindo o campo magnético ao seu redor. Com base na relação entre a corrente e o campo magnético, o testador pode calcular a resistência ao aterramento.
No entanto, o método de grampo - no método tem algumas limitações. Ele só pode ser usado quando o sistema de aterramento possui vários caminhos paralelos. Se houver apenas um caminho de aterramento, o grampo - no método pode não fornecer resultados precisos.
Agora, vamos falar sobre alguns fatores que podem afetar a medição da resistência ao aterramento.
Condições do solo
A resistividade do solo é um dos fatores mais importantes. Diferentes tipos de solo têm resistividades diferentes. Por exemplo, o solo argiloso geralmente tem uma resistividade mais baixa que o solo arenoso. O teor de umidade também desempenha um papel significativo. O solo mais úmido tem uma resistividade mais baixa, o que significa que a resistência ao aterramento será menor. A temperatura também pode afetar a resistividade do solo. Em temperaturas mais frias, a resistividade do solo tende a aumentar.
Projeto de eletrodo de aterramento
O tamanho, a forma e o material do eletrodo de aterramento podem impactar a resistência ao aterramento. Um eletrodo de aterramento maior geralmente tem uma resistência menor. Diferentes materiais também têm diferentes condutividades elétricas. Por exemplo, o cobre é um condutor melhor que o aço; portanto, um eletrodo de aterramento de cobre geralmente tem uma resistência mais baixa.
Correntes de falha
Se houve correntes recentes de falha no sistema, ele pode afetar a medição. As correntes de falha podem causar alterações no solo ao redor do eletrodo de aterramento, como aquecer o solo e alterar sua resistividade. Portanto, é melhor esperar algum tempo depois que uma falha ocorreu antes de fazer uma medição de resistência ao aterramento.

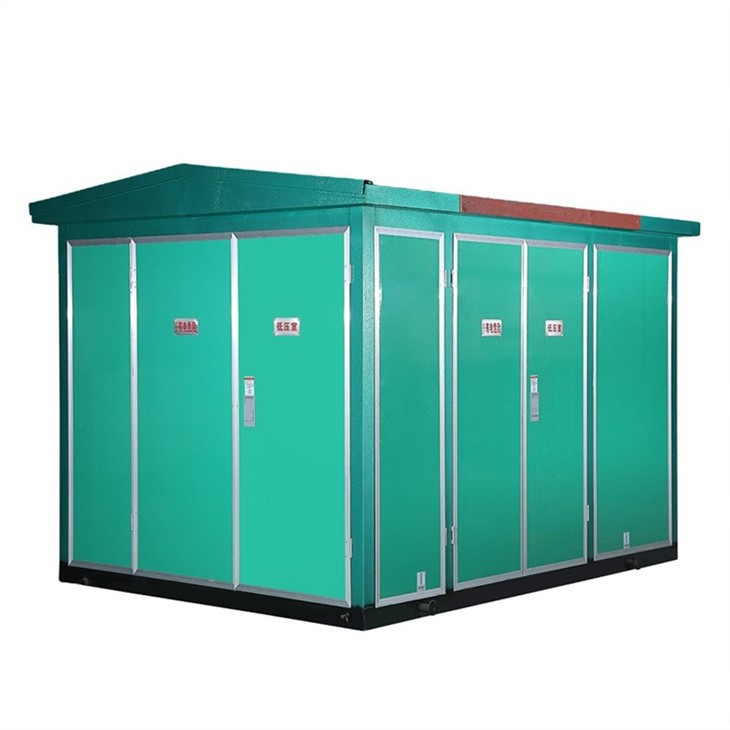

Como fornecedor de subestações do tipo caixa, oferecemos uma ampla gama de produtos, incluindoSubestação do tipo de caixa européia, Assim,Subestação Americana, eSubestação subterrânea. Essas subestações são projetadas com materiais de alta qualidade e tecnologia avançada para garantir desempenho e segurança confiáveis.
Se você estiver no mercado para uma subestação do tipo caixa ou tiver alguma dúvida sobre a medição da resistência ao aterramento ou outros aspectos técnicos, não hesite em entrar em contato. Estamos aqui para fornecer a você as melhores soluções e suporte. Seja você uma pequena empresa ou uma grande empresa de serviços públicos, podemos ajudá -lo a encontrar a subestação certa para suas necessidades.
Em conclusão, medir a resistência ao aterramento de uma subestação do tipo caixa é uma tarefa importante que requer os métodos e equipamentos corretos. Ao entender os diferentes métodos de medição e os fatores que podem afetar os resultados, você pode garantir que sua subestação tenha um sistema de aterramento adequado. E se você precisar de uma subestação do tipo de caixa confiável, somos o fornecedor em que você pode confiar.
