Os transformadores de aterramento desempenham um papel crucial nos sistemas de energia elétrica, fornecendo um caminho para que as correntes de falha fluam com segurança para o solo. Isso ajuda a proteger o equipamento, evitar incêndios elétricos e garantir a segurança do pessoal. Como fornecedor de transformador de aterramento líder, entendemos a importância dos métodos de aterramento adequados. Neste blog, exploraremos os métodos de aterramento comum para os transformadores de aterramento e suas aplicações.
Aterramento de resistência
O aterramento de resistência é um dos métodos mais comuns usados para transformadores de aterramento. Neste método, um resistor é conectado entre o ponto neutro do transformador e o solo. O resistor limita a corrente de falha a um nível seguro, reduzindo a tensão no sistema elétrico durante uma falha no solo.
Existem dois tipos de aterramento de resistência: aterramento de alta resistência (HRG) e aterramento de baixa resistência (LRG).
Aterramento de alta resistência (HRG)
O aterramento de alta resistência é normalmente usado em sistemas em que a continuidade do serviço é crítica, como em hospitais, data centers e plantas industriais. Em um sistema HRG, o resistor é selecionado para limitar a corrente de falha do solo a alguns amperes. Isso permite que o sistema continue operando durante uma única falha de linha a solo, dando aos operadores tempo para localizar e isolar a falha sem interromper a fonte de alimentação.
As vantagens do HRG incluem danos reduzidos ao equipamento, melhor confiabilidade do sistema e menores custos de manutenção. No entanto, o HRG requer um monitoramento cuidadoso do sistema para detectar e localizar falhas no solo imediatamente.
Aterramento de baixa resistência (LRG)
O aterramento de baixa resistência é usado em sistemas onde a proteção do equipamento é a principal preocupação. Em um sistema LRG, o resistor é selecionado para limitar a corrente de falha do solo a um nível relativamente alto, normalmente entre 100 e 400 amperes. Isso permite que os dispositivos de proteção, como disjuntores e fusíveis, operem rápida e isolem a falha, minimizando os danos ao equipamento.
As vantagens do LRG incluem liberação rápida de falha, energia flash reduzida do arco e melhor proteção do sistema. No entanto, o LRG pode causar uma interrupção temporária da fonte de alimentação durante uma falha no solo.
Aterramento de reatância
O aterramento de reatância é outro método usado para os transformadores de aterramento. Neste método, um reator é conectado entre o ponto neutro do transformador e o solo. O reator limita a corrente de falha introduzindo reatância indutiva no circuito.
O aterramento de reatância é normalmente usado em sistemas em que a corrente de falha precisa ser limitada a um valor específico, como nos sistemas de transmissão de alta tensão. A vantagem do aterramento da reatância é que ela pode fornecer um controle mais preciso da corrente de falha em comparação com o aterramento de resistência. No entanto, o aterramento de reatância pode exigir equipamentos adicionais, como reatores e capacitores, para compensar a reatância indutiva e manter o fator de potência do sistema.
Aterramento sólido
O aterramento sólido é o método mais simples e direto dos transformadores de aterramento. Neste método, o ponto neutro do transformador está diretamente conectado ao solo sem impedância. O aterramento sólido permite que a corrente de falha flua livremente para o solo, resultando em uma alta corrente de falha durante uma falha no solo.
O aterramento sólido é normalmente usado em sistemas em que a proteção do pessoal é a principal preocupação, como em sistemas de distribuição de baixa tensão. A vantagem do aterramento sólido é que ele fornece um caminho confiável para as correntes de falha fluirem, garantindo a segurança do pessoal. No entanto, o aterramento sólido pode causar danos significativos ao equipamento durante uma falha no solo devido à alta corrente de falha.
Transformador de aterramento em zigue-zague
Um transformador de aterramento em zigue-zague é um tipo especial de transformador usado para fornecer um ponto neutro para um sistema trifásico que não possui um condutor neutro. O transformador de aterramento em zig-zag é conectado ao sistema trifásico em uma configuração em zig-zag, que cria um ponto neutro que pode ser aterrado.
O transformador de aterramento em zig-zag é normalmente usado em sistemas onde a carga está desequilibrada ou onde o sistema está sujeito a falhas de linha a solo único. A vantagem do transformador de aterramento em zig-zag é que ele pode fornecer um caminho de baixa impedância para que as correntes de falha fluam, melhorando a proteção do sistema. No entanto, o transformador de aterramento em zig-zag pode introduzir alguma distorção harmônica no sistema, que precisa ser considerada ao projetar o sistema elétrico.
Considerações de aplicação
Ao selecionar um método de aterramento para um transformador de aterramento, vários fatores precisam ser considerados, incluindo o tipo de sistema elétrico, o nível de corrente de falha, a importância da continuidade do serviço e os requisitos de proteção do equipamento.
Por exemplo, em um sistema de distribuição de baixa tensão em que a proteção do pessoal é a principal preocupação, o aterramento sólido pode ser o método mais apropriado. Em um sistema de transmissão de alta tensão, onde a corrente de falha precisa ser limitada a um valor específico, o aterramento de reatância pode ser uma escolha melhor. Em um sistema em que a continuidade do serviço é crítica, a base de alta resistência pode ser o método preferido.
Como fornecedor de transformadores de aterramento, podemos ajudá -lo a selecionar o método de aterramento mais apropriado para sua aplicação específica. Nossos engenheiros experientes podem fornecer suporte técnico e orientação para garantir que seu transformador de aterramento seja instalado e operado com segurança e eficiência.
Conclusão
Em conclusão, o aterramento adequado é essencial para a operação segura e confiável de sistemas de energia elétrica. Existem vários métodos de aterramento comum para transformadores de aterramento, incluindo aterramento de resistência, aterramento de reatância, aterramento sólido e aterramento em zigue-zague. Cada método tem suas próprias vantagens e desvantagens, e a seleção do método apropriado depende da aplicação e requisitos específicos do sistema elétrico.
Como fornecedor de transformadores de aterramento líder, oferecemos uma ampla gama de transformadores de aterramento e produtos relacionados para atender às necessidades de nossos clientes. Se você precisa de um transformador de aterramento de alta resistência para um data center ou um transformador de aterramento de baixa resistência para uma planta industrial, podemos fornecer a solução certa.
Se você estiver interessado em aprender mais sobre nossos transformadores de aterramento ou precisar de assistência na seleção do método de aterramento apropriado para o seu aplicativo, entre em contato conosco hoje. Nossa equipe de especialistas está pronta para ajudá -lo com suas necessidades de transformador de aterramento.
Para obter mais informações sobre nossos outros produtos do Transformer, visite os seguintes links:
Transformador de distribuição

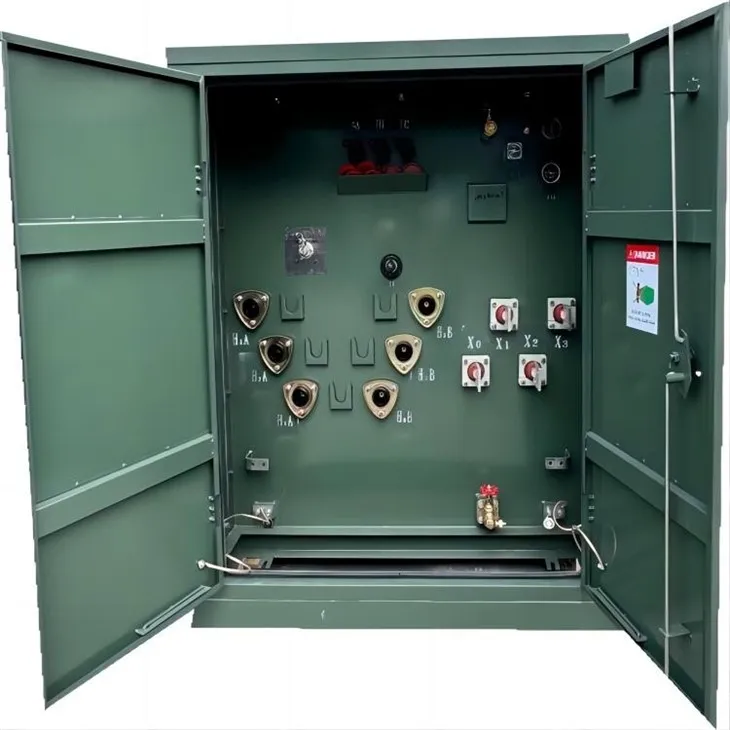

Transformador montado na almofada

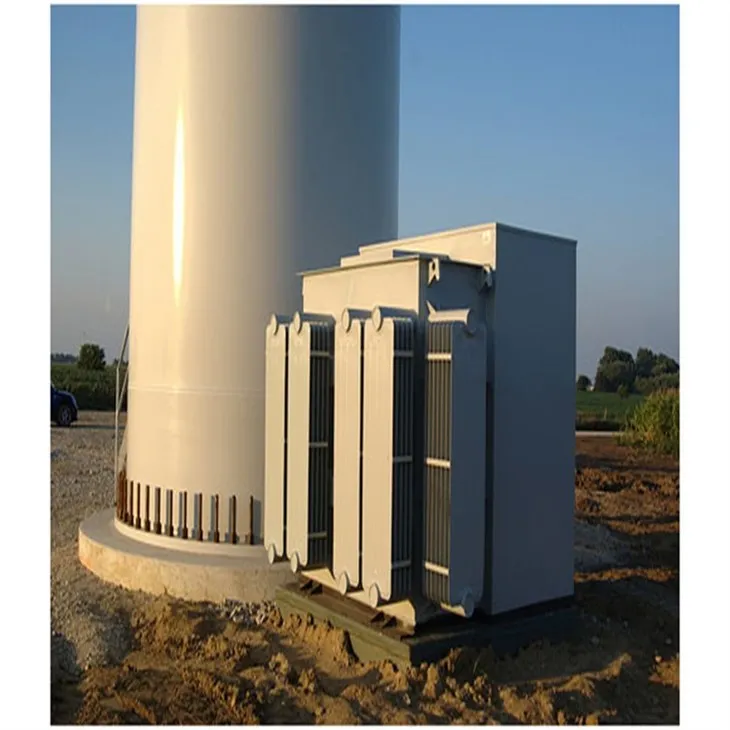

Transformador de vento
Referências
- Mark F. McGranahan e o Espírito Santo.
- "Fundamento e transiente do sistema de energia: uma introdução", de EO Schweitzer III e GT Heydt.
- "IEEE STD 142-2007, prática recomendada para o aterramento de sistemas de energia industrial e comercial".
