Ei! Como fornecedor de transformadores de aterramento, tive meu quinhão de experiências com essas peças essenciais. Uma das perguntas mais comuns que me fazem é sobre os relés de proteção usados com um transformador de aterramento. Então, pensei em ter um momento para compartilhar algumas idéias sobre esse tópico.
Primeiro, vamos entender o que é um transformador de aterramento. É um tipo de transformador usado para fornecer um ponto neutro para um sistema de energia que não possui um neutro natural. Esse ponto neutro é crucial para aterrar o sistema, o que ajuda a proteger o equipamento e garantir a segurança do pessoal que trabalha nele.
Agora, vamos mergulhar nos relés de proteção. Os relés de proteção são dispositivos que monitoram os parâmetros elétricos de um sistema de energia e enviam um sinal de viagem ao disjuntor quando uma condição anormal é detectada. Existem vários tipos de relés de proteção que podem ser usados com um transformador de aterramento, e passarei por alguns dos mais comuns.
Relés de sobrecorrente
Os relés de sobrecorrente são talvez o tipo mais básico de relé de proteção. Eles monitoram a corrente que flui através do transformador de aterramento e tropeçam no disjuntor se a corrente exceder um valor pré -definido. Isso pode acontecer devido a um circuito curto ou uma sobrecarga no sistema.
Os relés de sobrecorrente podem ser classificados em relés instantâneos de sobrecorrente e tempo - atrasar os relés de sobrecorrente. Os relés de sobrecorrente instantâneos tropeçam no disjuntor imediatamente quando a corrente exceder o valor definido. Eles são úteis para proteger contra curtos curtos severos. Tempo - atraso os relés de sobrecorrente, por outro lado, têm um atraso de tempo antes de disparar. Esse atraso pode ser ajustado de acordo com os requisitos do sistema. Permite sobrecorrentes temporários, como os causados pela partida do motor, sem tropeçar no disjuntor.
Relés de falha da terra
Os relés de falha da terra são projetados especificamente para detectar falhas que ocorrem entre o sistema elétrico e a Terra. No caso de um transformador de aterramento, esses relés são cruciais, pois podem identificar rapidamente quaisquer falhas de terra no sistema. Quando ocorre uma falha da Terra, a corrente que flui através do transformador de aterramento muda e o relé de falha da Terra detecta essa mudança.
Existem diferentes tipos de relés de falha de terra, como relés de falha direcional e não direcional da terra. Os relés direcionais de falha da terra podem determinar a direção da corrente de falha. Isso é útil em sistemas de energia complexos, onde a corrente de falha pode fluir em diferentes direções. Os relés de falha da terra não direcional, como o nome sugere, simplesmente detecte a presença de uma falha de terra sem determinar sua direção.
Overtenstage e relés de subtensão
Relés de sobretensão e subtensão monitoram a tensão no transformador de aterramento. Uma condição de sobretensão pode ocorrer devido a ataques de raios, operações de comutação ou mau funcionamento no sistema de energia. Se a tensão exceder um certo limite, o relé de sobretensão tropeçará no disjuntor para proteger o transformador de aterramento e outros equipamentos no sistema.
Da mesma forma, uma condição de subtensão pode ser causada por uma carga grande conectada ao sistema ou uma falha na fonte de alimentação. O relé de subtensão tropeçará no disjuntor se a tensão cair abaixo de um valor de pré -definição. Isso ajuda a prevenir danos ao equipamento que podem não funcionar adequadamente em baixas tensões.
Relés diferenciais
Os relés diferenciais comparam a entrada atual e deixando o transformador de aterramento. Em condições operacionais normais, o atual que entra no transformador deve ser igual à corrente que o deixa. No entanto, se houver uma falha dentro do transformador, como um circuito curto entre os enrolamentos, o saldo da corrente será interrompido.
O relé diferencial detecta esse desequilíbrio e viaja o disjuntor. Os relés diferenciais são muito sensíveis e podem identificar rapidamente falhas internas no transformador de aterramento, o que ajuda a minimizar os danos ao transformador.
Por que esses relés são importantes para os transformadores de aterramento
Usar os relés de proteção certos com um transformador de aterramento é de extrema importância. Esses relés ajudam a prevenir danos ao próprio transformador. Uma falha no transformador de aterramento pode levar a reparos dispendiosos ou até à necessidade de uma substituição completa.
Eles também protegem todo o sistema de energia. Ao detectar e isolar rapidamente falhas, os relés impedem a propagação de falhas para outras partes do sistema, o que pode causar interrupções generalizadas de energia. Além disso, eles garantem a segurança do pessoal que trabalha no sistema de energia. Equipamentos elétricos com defeito podem representar um sério risco de segurança, e os relés de proteção ajudam a reduzir esse risco.
Outros transformadores relacionados

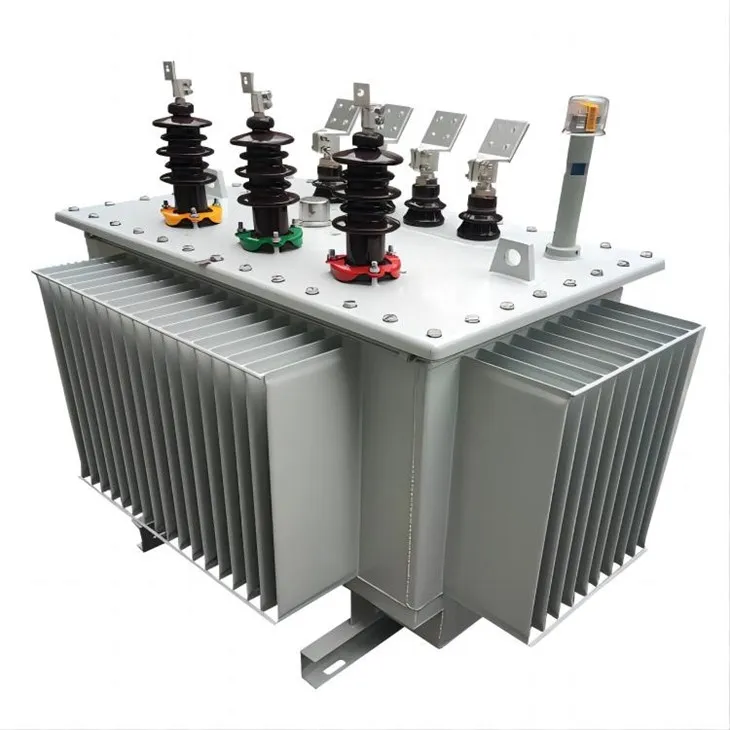

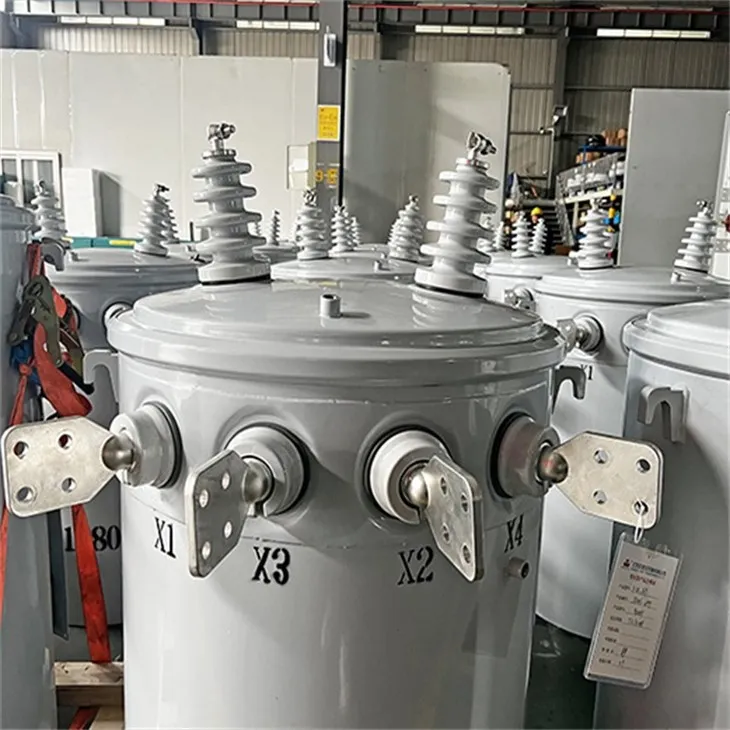

Se você estiver no mercado de transformadores, também pode estar interessado em outros tipos. Confira o nossoTransformador montado em pólo único, o que é ótimo para áreas rurais e suburbanas, onde a distribuição de energia precisa ser feita em postes. OTransformador de distribuiçãoé outra opção. É usado para diminuir a tensão do nível de transmissão para o nível de distribuição para uso em residências e empresas. E para aplicações onde o espaço é uma preocupação, oTransformador montado na almofadaé uma ótima opção, pois pode ser instalada em uma almofada de concreto.
Conclusão
Em conclusão, os relés de proteção desempenham um papel vital no funcionamento e segurança adequados de um transformador de aterramento. Cada tipo de relé tem sua própria função única, e uma combinação desses relés é frequentemente usada para fornecer proteção abrangente. Como fornecedor de transformadores de aterramento, posso atestar a importância de usar relés de proteção de alta qualidade.
Se você estiver no mercado para um transformador de aterramento ou tiver alguma dúvida sobre os relés de proteção usados com eles, não hesite em alcançar. Estamos aqui para ajudá -lo a fazer a escolha certa para o seu sistema de energia. Se você precisa de conselhos sobre quais relés usar ou deseja comprar um transformador, temos você coberto.
