Como fornecedor de transformadores elétricos, estive envolvido em vários testes de transformadores ao longo dos anos. Um dos testes mais importantes que realizamos é o teste de circuito aberto. Este teste é como uma ferramenta de diagnóstico que revela uma riqueza de informações sobre o desempenho e as características do transformador. Neste blog, compartilharei que tipo de informação você pode obter em um teste de circuito aberto de um transformador elétrico.
Compreendendo o teste de circuito aberto
Antes de mergulharmos nas informações, vamos examinar rapidamente o que é um teste de circuito aberto. Em um teste de circuito aberto, o enrolamento secundário do transformador é deixado aberto e uma tensão nominal é aplicada ao enrolamento primário. Esta configuração nos permite medir a corrente sem carga e a entrada de energia do transformador.
Perdas principais
Uma das principais informações que obtemos do teste de circuito aberto são as perdas no núcleo do transformador. As perdas do núcleo consistem em perdas por histerese e perdas por correntes parasitas. As perdas por histerese ocorrem devido à reversão da magnetização no material do núcleo, enquanto as perdas por correntes parasitas são causadas pelas correntes circulantes induzidas no núcleo.
Quando realizamos o teste de circuito aberto, a entrada de potência medida é usada principalmente para superar essas perdas no núcleo porque não há carga no lado secundário. Medindo a entrada de energia (P₀) e a tensão aplicada (V₀) e a corrente (I₀), podemos calcular as perdas do núcleo. Esta informação é vital porque nos ajuda a compreender a eficiência do transformador em condições sem carga. Um transformador com menores perdas no núcleo é mais eficiente, o que significa que menos energia é desperdiçada na forma de calor. Por exemplo, se estivermos fornecendoTransformador Fotovoltaicopara uma central de energia solar, baixas perdas no núcleo são essenciais para garantir a máxima transferência de energia dos painéis solares para a rede.
Corrente Magnetizante
Outro parâmetro importante que podemos determinar no teste de circuito aberto é a corrente de magnetização. A corrente de magnetização é a corrente necessária para estabelecer o campo magnético no núcleo do transformador. É um componente da corrente sem carga.
A corrente de magnetização pode nos dizer muito sobre as propriedades magnéticas do material do núcleo. Se a corrente de magnetização for muito alta, isso poderá indicar problemas como material do núcleo de baixa qualidade ou design incorreto do núcleo. Por outro lado, uma corrente de magnetização baixa e estável é sinal de um transformador bem projetado e de alta qualidade. Esta informação é especialmente crucial ao fornecerTransformadores Marítimosporque precisam operar de forma confiável em ambientes marinhos adversos, e quaisquer ineficiências devido à alta corrente de magnetização podem levar ao aumento do consumo de energia e potencial superaquecimento.
Não - Impedância de Carga
Também podemos calcular a impedância sem carga do transformador a partir do teste de circuito aberto. A impedância sem carga (Z₀) é dada pela razão entre a tensão aplicada (V₀) e a corrente sem carga (I₀).

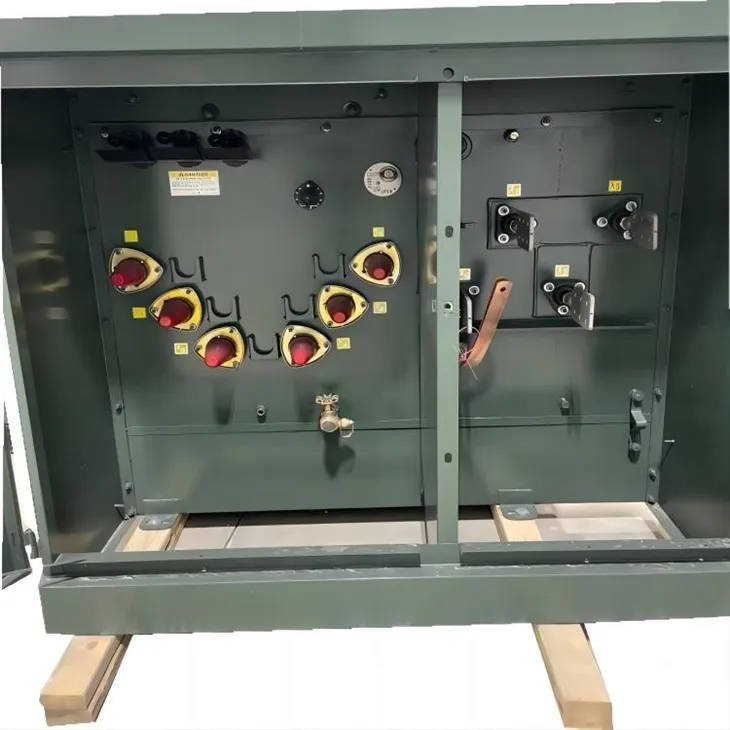

A impedância sem carga fornece informações sobre o comportamento elétrico do transformador em condições sem carga. Pode ser usado para modelar o transformador em circuitos elétricos e prever seu desempenho. Por exemplo, ao projetar um sistema de distribuição de energia comTransformador montado em almofada, a impedância sem carga ajuda a determinar a regulação de tensão e a estabilidade geral do sistema.
Razão de giros
Embora a relação de espiras seja normalmente determinada pelo projeto físico do transformador, o teste de circuito aberto pode fornecer uma maneira de verificá-la. Medindo as tensões primária e secundária durante o teste de circuito aberto, podemos calcular a relação de espiras (N₁/N₂ = V₁/V₂).
Esta verificação é importante porque qualquer discrepância na relação de espiras pode afetar a tensão de saída do transformador. Se a relação de espiras estiver incorreta, o transformador pode não fornecer a tensão de saída desejada, o que pode gerar problemas para as cargas conectadas. Por exemplo, em um ambiente industrial onde são necessários níveis de tensão precisos para a operação de máquinas, uma relação de espiras incorreta pode causar mau funcionamento do equipamento.
Características de saturação central
O teste de circuito aberto também pode nos dar uma ideia sobre as características de saturação do núcleo do transformador. À medida que aumentamos a tensão aplicada durante o teste, a densidade do fluxo magnético no núcleo aumenta. A certa altura, o núcleo pode começar a saturar.
Quando o núcleo satura, a corrente de magnetização aumenta rapidamente e as perdas do núcleo também aumentam significativamente. Ao monitorar a entrada de corrente e potência à medida que a tensão aumenta, podemos identificar o ponto de saturação. Esta informação é crucial para garantir que o transformador opere dentro de sua faixa segura e eficiente. Se um transformador operar em estado saturado por um longo período, poderá causar superaquecimento e falha prematura.
Impacto no projeto e seleção do transformador
As informações obtidas no teste de circuito aberto têm um impacto significativo no projeto e na seleção do transformador. Para os projetistas, compreender as perdas do núcleo, a corrente de magnetização e outros parâmetros ajuda a otimizar o projeto para melhorar a eficiência e o desempenho. Por exemplo, eles podem escolher o material correto do núcleo e o número apropriado de voltas para minimizar perdas e garantir uma operação estável.
Como fornecedor, essas informações são inestimáveis para ajudar os clientes a selecionar o transformador certo para suas aplicações específicas. Podemos usar os dados do teste de circuito aberto para recomendar transformadores que atendam aos seus requisitos em termos de eficiência, regulação de tensão e confiabilidade. Quer seja umTransformador Fotovoltaicopara um projeto de energia renovável ouTransformador Marítimopara um navio, podemos garantir que o transformador selecionado terá um desempenho ideal.
Conclusão
Concluindo, o teste de circuito aberto de um transformador elétrico é uma ferramenta poderosa que fornece muitas informações. Desde perdas no núcleo e corrente de magnetização até impedância sem carga e relação de espiras, cada dado nos ajuda a entender o desempenho e as características do transformador. Essas informações não são cruciais apenas para projetistas de transformadores, mas também para fornecedores como nós, quando se trata de seleção de produtos e suporte ao cliente.
Se você está procurando um transformador elétrico e precisa de mais informações ou deseja discutir suas necessidades específicas, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar a solução de transformador perfeita para suas necessidades.
Referências
- Fundamentos de máquinas elétricas por Stephen J. Chapman
- Análise e projeto de sistemas de energia por J. Duncan Glover, Mulukutla S. Sarma e Thomas J. Overbye
