Ei! Sou fornecedor de unidades principais de anel e hoje quero conversar sobre um dos principais componentes dessas unidades - o fusível. Então, qual é a função do fusível em uma unidade principal em anel? Vamos mergulhar de cabeça.

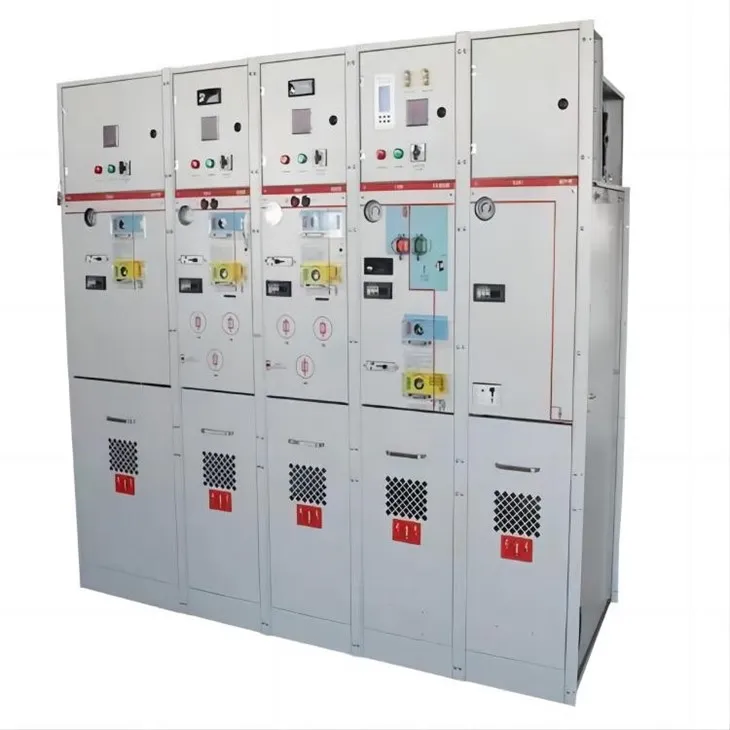

Primeiro, deixe-me fazer uma introdução rápida sobreUnidade principal de anel. Uma unidade principal em anel é um sistema de distribuição elétrica compacto e selado usado em redes de média tensão. Ele foi projetado para fornecer uma maneira confiável e eficiente de distribuir energia para diferentes cargas. Agora, o fusível desempenha um papel crucial para garantir a segurança e o bom funcionamento deste sistema.
Proteção contra sobrecorrente
A função principal de um fusível em uma unidade principal de anel é a proteção contra sobrecorrente. Num circuito eléctrico, as coisas podem correr mal e, por vezes, a corrente pode exceder o nível normal de funcionamento. Isso pode ser devido a um curto - circuito, onde a corrente elétrica segue um caminho não intencional com resistência muito baixa. Quando isso acontece, a corrente pode atingir níveis extremamente altos em muito pouco tempo.
Um fusível é como uma válvula de segurança nesta situação. É feito de um fio ou tira de metal especial que possui um ponto de fusão específico. Quando a corrente que flui através do fusível excede seu valor nominal, o calor gerado pela corrente faz com que o metal derreta. Assim que o metal derrete, o circuito é interrompido e o fluxo de corrente é interrompido. Isso evita que a corrente excessiva danifique outros componentes da unidade principal do anel, como transformadores, interruptores e cabos.
Por exemplo, digamos que há uma falha em uma das cargas conectadas. A corrente de curto - circuito pode ser muitas vezes maior que a corrente operacional normal. Sem fusível, esta corrente elevada pode causar sobreaquecimento, danos no isolamento e até iniciar um incêndio. Mas com um fusível com classificação adequada instalado, ele explodirá (derreterá) quase instantaneamente, isolando a parte defeituosa do circuito e protegendo o resto do sistema.
Isolamento
Outra função importante do fusível é o isolamento. Quando um fusível queima, ele separa fisicamente a parte do circuito onde ocorreu a falha do resto da unidade principal do anel. Isso torna mais fácil para as equipes de manutenção identificar e reparar o problema. Eles podem simplesmente substituir o fusível queimado e verificar o equipamento defeituoso sem ter que se preocupar com a energização do restante do sistema.
Em uma unidade principal em anel, diferentes seções geralmente são protegidas por fusíveis individuais. Portanto, se houver algum problema em uma seção, apenas o fusível correspondente queimará, deixando as outras seções operacionais. Isto ajuda a minimizar o impacto de uma falha na rede geral de distribuição de energia.
Coordenação com outros dispositivos de proteção
Os fusíveis também precisam funcionar em harmonia com outros dispositivos de proteção na Unidade Principal do Anel, como disjuntores. Os disjuntores são outro tipo de dispositivo de proteção contra sobrecorrente, mas funcionam de maneira diferente dos fusíveis. Os disjuntores podem ser reiniciados após desarmarem, enquanto os fusíveis precisam ser substituídos quando queimarem.
A coordenação adequada entre fusíveis e disjuntores é essencial para garantir que o dispositivo correto funcione em caso de falha. Por exemplo, em um sistema onde um disjuntor é usado como proteção principal para uma seção grande e fusíveis são usados para subseções menores, os fusíveis devem queimar antes do disjuntor desarmar. Dessa forma, a falta pode ser isolada no menor nível possível, reduzindo o alcance das interrupções de energia.
Tipos de fusíveis em unidades principais de anel
Existem diferentes tipos de fusíveis utilizados nas Unidades Principais Ring, cada um com suas próprias características e aplicações. Um tipo comum é o fusível de alta tensão. Esses fusíveis são projetados para lidar com níveis de alta tensão e são frequentemente usados para proteger transformadores e outros equipamentos de alta potência na unidade principal de anel.
Outro tipo é o fusível limitador de corrente. Como o nome sugere, esses fusíveis são projetados para limitar a quantidade de corrente que pode fluir durante uma falta. Eles podem reduzir rapidamente a corrente de falha para um nível seguro, o que ajuda a proteger o equipamento dos efeitos prejudiciais de surtos de alta corrente.
Impacto na confiabilidade do sistema
O funcionamento adequado dos fusíveis tem um impacto significativo na confiabilidade da Unidade Principal do Anel. Um fusível bem selecionado e mantido pode evitar falhas graves no equipamento e cortes de energia. Por outro lado, se os fusíveis não tiverem a classificação adequada ou estiverem em más condições, eles poderão não funcionar corretamente quando ocorrer uma falha.
Por exemplo, se um fusível tiver classificação muito alta, ele poderá não queimar durante uma situação de sobrecorrente moderada, permitindo que a corrente excessiva danifique o equipamento. Por outro lado, se um fusível tiver classificação muito baixa, ele poderá queimar com frequência, mesmo em condições normais de operação, causando interrupções desnecessárias na fonte de alimentação.
Comparação com Aparelhagem Fechada de Metal

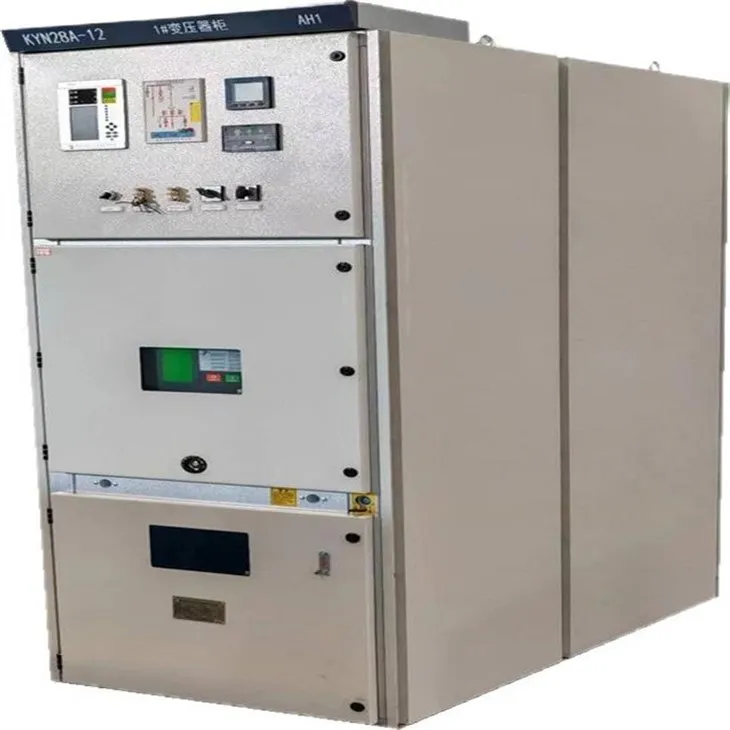

Agora, vamos comparar brevemente o papel dos fusíveis nas Unidades Principais de Anel com aqueles emAparelhagem de fechamento metálico. Metal Close Switchgear é outro tipo de equipamento de distribuição elétrica. Embora as unidades principais em anel e o painel metálico fechado usem fusíveis para proteção contra sobrecorrente, o projeto e a aplicação dessas unidades são diferentes.
Em painéis metálicos fechados, os fusíveis geralmente fazem parte de um sistema de proteção mais complexo que pode incluir múltiplas camadas de dispositivos de proteção. O conjunto de manobra é geralmente usado em redes de distribuição de energia maiores e pode lidar com níveis de potência mais elevados em comparação com unidades principais em anel. No entanto, o princípio básico do uso de fusíveis para proteção contra sobrecorrente permanece o mesmo em ambos os casos.
Conclusão
Concluindo, o fusível é um componente vital em uma unidade principal de anel. Suas funções de proteção contra sobrecorrente, isolamento e coordenação com outros dispositivos de proteção são essenciais para a operação segura e confiável do sistema. Ao compreender a função dos fusíveis, podemos tomar melhores decisões quando se trata de selecionar, instalar e manter as unidades principais de anel.
Se você está procurando uma unidade principal de anel de alta qualidade ou tem alguma dúvida sobre fusíveis e suas funções, adoraria conversar com você. Quer você seja uma empresa de serviços públicos que deseja atualizar sua rede de distribuição de energia ou uma instalação industrial que precisa de uma solução de fonte de alimentação confiável, posso ajudá-lo a encontrar a unidade principal em anel certa para suas necessidades. Basta entrar em contato e vamos iniciar uma conversa sobre como podemos trabalhar juntos para atender às suas necessidades de distribuição elétrica.
Referências
- Livros didáticos de Engenharia de Sistemas Elétricos de Potência
- Manuais do fabricante para Ring Main Units e fusíveis
- Padrões e diretrizes da indústria para dispositivos de proteção elétrica
