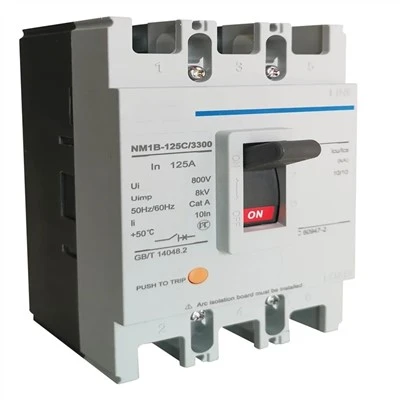

Disjuntor em caixa moldada de três-pólos

Nossos disjuntores de caixa-moldada-de três pólos (MCCBs) fornecem proteção confiável contra sobrecarga e curto-circuito para redes de distribuição elétrica trifásica-de baixa-tensão até 1.000 V CA. Apresentando três pólos ligados mecanicamente e alojados em um único-invólucro isolante BMC (Bulk Molding Compound) de alta resistência, esses disjuntores garantem a desconexão simultânea de fases durante uma falta. Eles são projetados para ambientes exigentes, incluindo alimentadores-trifásicos, quadros de distribuição industriais, centros de controle de motores (MCCs), painéis de distribuição comercial e aplicações de sistema de equilíbrio de energia solar/renovável-de-.

Comutação e proteção trifásica-integrada
Ao contrário dos dispositivos-de polo único separados, a configuração de 3-polos acopla mecanicamente todos os condutores energizados em um único mecanismo operacional. Isso garante que uma sobrecorrente ou falha em qualquer fase única desarme instantaneamente todos os três pólos, evitando condições monofásicas em motores a jusante e máquinas sensíveis.

Opções de unidade de disparo de precisão
• Unidades-magnéticas térmicas: utiliza uma tira bimetálica calibrada para proteção contra sobrecarga-de tempo inverso e um solenóide eletromagnético para interrupção instantânea de-curto-circuito. Mais adequado para alimentadores industriais em geral, unidades HVAC e painéis de iluminação comercial.
• Unidades de disparo eletrônico: unidades controladas-por microprocessador que oferecem configurações ajustáveis ​​para proteção de longo-tempo (L), curto-tempo (S), instantânea (I) e de falta à terra-(G). Ideal para sistemas elétricos complexos que exigem coordenação seletiva rigorosa.

Carcaça moldada de alto-desempenho
O revestimento externo é moldado por injeção-de resina termofixa-de alta qualidade. Esse material oferece estabilidade dimensional excepcional, alta resistência ao arco-e resistência dielétrica superior, garantindo que o disjuntor resista a alto estresse mecânico e choque térmico durante interrupções de faltas graves.

Sistema modular de acessórios
Os disjuntores podem ser configurados-de fábrica ou equipados-em campo com acessórios mecânicos e elétricos:
• Contatos Auxiliares e Contatos de Alarme: Para monitoramento remoto do status do circuito.
• Disparo de derivação e liberação de subtensão: Para disparo remoto e intertravamentos de segurança.
• Alças Rotativas e Eixos Estendidos: Para operação em porta de painel externo.

A seleção de um MCCB requer a avaliação de parâmetros além do tamanho da estrutura física ou da amperagem:

Verifique Icu e Ics em relação aos níveis de falha do sistema:Uma classificação de amperagem alta não implica alta tolerância a-curtos-circuitos. Sempre compare a capacidade de interrupção final (Icu) e a capacidade de interrupção de serviço (Ics) do disjuntor com a corrente de curto-curto-circuito calculada no ponto específico de instalação do painel.

Conta para temperatura ambiente e redução de classificação:As classificações térmicas-magnéticas padrão são calibradas em 40 graus . O acúmulo de calor no gabinete e temperaturas ambientes mais altas exigem cálculos de redução de corrente com base nas curvas técnicas do fabricante.

Proteção Coordenada do Motor:Ao usar um MCCB como disjuntor do alimentador do motor, verifique se o limite de desarme magnético está definido alto o suficiente para acomodar a corrente de partida (partida) do motor sem disparos indesejados, ao mesmo tempo em que fornece folga adequada-de curto-circuito.

Para garantir a consistência de lote-a{1}}lote para distribuição no atacado e integração OEM, nosso fluxo de trabalho de produção inclui:

Verificações dimensionais de moldagem:Inspeção automatizada das dimensões do alojamento para manter folgas internas rigorosas e alinhamento mecânico.

Calibração e Teste de Viagem:Testes 100% funcionais de unidades de disparo térmico-magnéticas e eletrônicas para curvas precisas de resposta de tempo-corrente.

Teste de resistência dielétrica:Testes de isolamento-de alta tensão realizados em cada lote de produção para verificar os limites de segurança elétrica.

Para distribuidores qualificados e fabricantes de painéis, oferecemos opções comerciais e de fornecimento flexíveis projetadas para uma distribuição perfeita:

Rotulagem privada:Placas de identificação personalizadas-gravadas a laser, etiquetas de classificação serializadas e números de peça do cliente.

Embalagem personalizada:Caixas de exportação-de nível industrial projetadas para proteger alças e terminais operacionais durante o transporte, etiquetadas com códigos de rastreamento de lote e identificação de código de barras.

Suporte de documentação:Pacotes completos de dados técnicos, incluindo curvas características de tempo{0}}corrente, desenhos CAD dimensionais e certificados de teste IEC/UL.

Flexibilidade Comercial:Quantidades mínimas de pedido (MOQ) baixas para execuções piloto, preços competitivos para distribuidores em massa e garantias de fabricação-padrão do setor de dois anos, respaldadas por prazos de entrega confiáveis.
